鑄鐵平臺

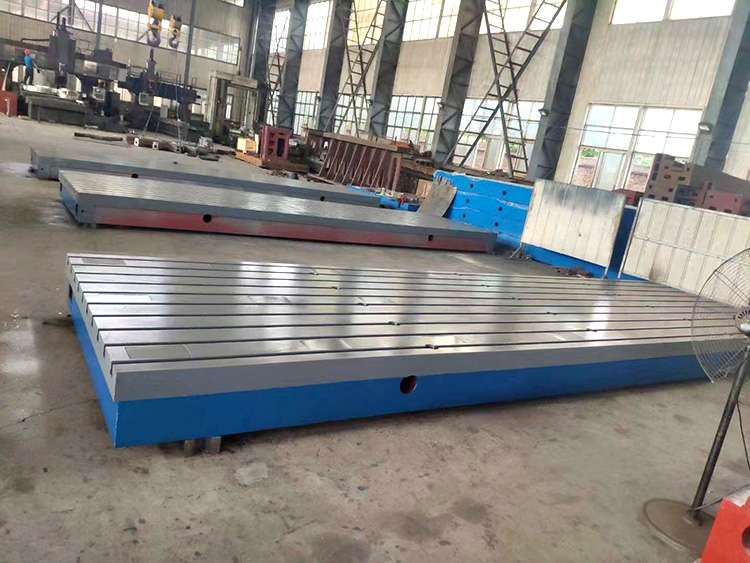

鑄鐵平臺,裝配鑄鐵平臺,鉚焊鑄鐵平臺,大型鑄鐵平臺是鑄鐵平板的另一種叫法，外觀基本上是箱體式，工作面有長方形、正方形或圓形，材料為高強度鑄鐵HT200-300，球墨鑄鐵QT400-600。鑄鐵平臺的工作面采用刮研工藝，工作面上可加工V型槽、T型槽、U型槽、燕尾槽、圓孔、長孔等。

產地：河北省>泊頭市

供應商：河北精工機床制造有限公司

562119475

電話：13932735398 座機：0317-4580234

鑄鐵平臺詳細內容

鑄鐵平臺的用途、規格型號、執行標準等技術參數：

1、鑄鐵平臺的用途：鑄鐵平臺是鑄鐵平板的另一種叫法，按用途分為鑄鐵檢驗平臺、鑄鐵劃線平臺、鑄鐵裝配平臺、鑄鐵試驗平臺、鑄鐵基礎平臺等，外觀基本上是箱體式，工作面有長方形、正方形或圓形，材料為高強度鑄鐵HT200-300，球墨鑄鐵QT400-600。鑄鐵平臺的工作面采用刮研工藝，工作面上可加工V型槽、T型槽、U型槽、燕尾槽、圓孔、長孔等。鑄鐵平臺是用于工件、設備檢測、劃線、裝配、焊接、組裝、鉚焊的平面基準量具。

2、鑄鐵平臺的制造標準：鑄鐵平臺按標準GB/T 22095-2008 制造。

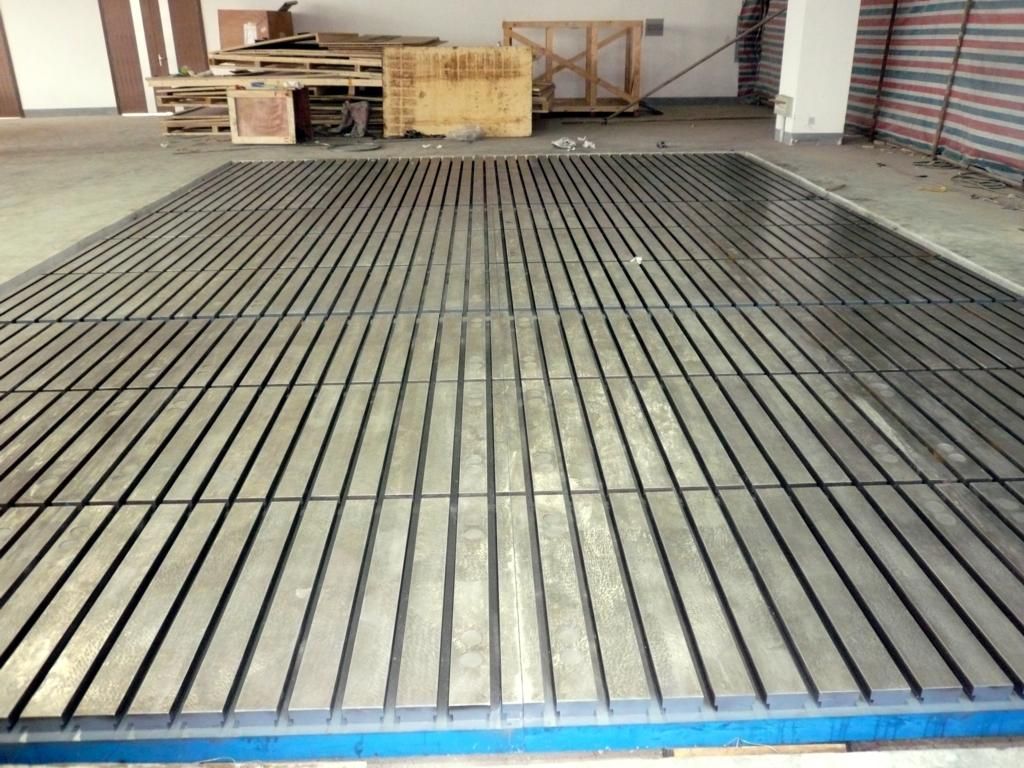

3、鑄鐵平臺的規格：工作面整體規格為 4米×8米，大于此規格可以多塊拼接。鑄鐵平臺單件重量可達80噸。

4、鑄鐵平臺的精度：按計量檢定規程JJG117-2005《平板檢定規程》鑄鐵平臺分為00級，0級，1級，2級，3級，精刨級。

5、鑄鐵平臺平面度計算公式：
000級：1×（1+d/1000）                                1級：8×（1+d/1000）
00級：2×（1+d/1000）                                  2級：16×（1+d/1000）
0 級： 4×（1+d/1000）                                 3級：40×（1+d/1000）
① 式中 d代表平板工作面對角線長度。
② 距工作面邊緣 0.02α （較大為20mm）范圍內平面度公差不計，且任意一點都不行高于工作面。
